新型活套法蘭的設計，您知道嗎？

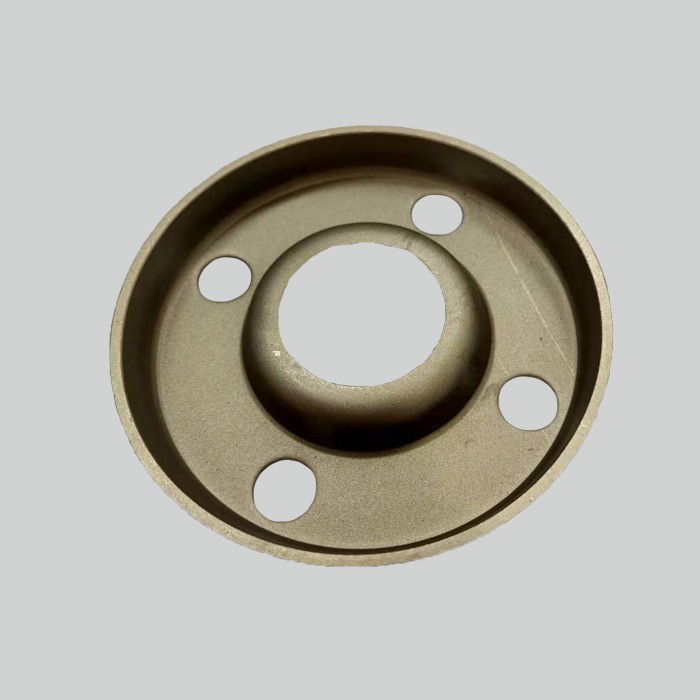

法蘭是聯接管子與管子端部的零件，在建筑、石油化工、機械流體及水暖電力等領域應用廣泛。為了快速方便地安裝、固定管子與管子，設計了一種新型的活套法蘭，如圖1所示。

新型活套法蘭結構簡單、安裝方便。如圖2所示，此法蘭結構主要由活套平承、彈簧卡環和活套法蘭組成。在活套平承和活套法蘭上均設有與彈簧卡環對應的槽，槽邊均設有光順圓角，以便活套法蘭的安裝。非工作狀態時可將活套法蘭按下，此時由于力的作用使彈簧卡環壓緊內縮，活套法蘭隨著力的作用從槽內滑出。工作狀態時，將活套法蘭向上提起，彈簧卡環在槽內受壓內縮，直至活套法蘭的槽與彈簧卡環配合，此時即安裝到位。

管子與管子安裝固定時，先將密封墊放在兩平承密封面上，保證密封墊的孔與法蘭孔對應，然后將兩管法蘭孔對好后，將法蘭扣到位再固定螺栓即可。應用此活套法蘭安裝、固定管子與管子時，操作方便快捷，避免了整體式法蘭安裝時孔位不對、修改麻煩的問題。
